 BANDWIDTH LIMITER dengan HTB TOOLS FOR LINUX

Go down
PengirimMessage
subma
Moderator
Moderator
avatar

Jumlah posting : 141
Join date : 01.11.10
Age : 28
Lokasi : medan

PostSubyek: BANDWIDTH LIMITER dengan HTB TOOLS FOR LINUX   Mon Nov 01, 2010 2:22 am

Kita mungkin sudah banyak mengenal banyak cara untuk melakukan shaper htb spt menggunakan tc sendiri atau bantuan scripts htb.init, cbq.init, mastershaper, dan banyak lagi utility untuk melakukan pengaturan bandwidth. tapi kali ini saya coba bahas salah satu utility untuk mempermudah kita dalam pengaturan bandwidth yaitu htb-tools [http://htb-tools.arny.ro]. menurut saya tool ini sangat sederhana terutama dalam hal konfigurasinya dan cukup efektif.



Instalasi HTB-Tools & bahan-bahan yang diperlukan :



Htb-tools akan di install didalam gateway selain untuk routing juga untuk limiter, Anda bisa juga menggunakan bandwidth manager tersendiri yang di bridging diantara gateway dan isp, tapi dalam hal ini saya tidak bahas dlm bagian ini.

* OS Linux (pastinya Very Happy), kernel yg mendukung QOS seharusnya distro-distro sekarang yg memakai kernel >= 2.6 sudah mendukung module tsb. dalam hal ini sistem yang saya gunakan adalah debian


darkstar:/boot# cat /etc/debian_version 4.0


darkstar:/boot# uname -a

Linux darkstar 2.6.18-4-686 #1 SMP Mon Mar 26 17:17:36 UTC 2007 i686

GNU/Linux


lakukan pengecekan module


"darkstar:/boot# cat /boot/config-2.6.18-4-686 |grep SCH "

CONFIG_IOSCHED_NOOP=y

CONFIG_IOSCHED_AS=y

CONFIG_IOSCHED_DEADLINE=y

CONFIG_IOSCHED_CFQ=y

CONFIG_DEFAULT_IOSCHED="cfq"

CONFIG_SCHED_SMT=y

CONFIG_SCHED_MC=y

CONFIG_NET_SCHED=y

CONFIG_NET_SCH_CLK_JIFFIES=y

# CONFIG_NET_SCH_CLK_GETTIMEOFDAY is not set

# CONFIG_NET_SCH_CLK_CPU is not set

CONFIG_NET_SCH_CBQ=m

CONFIG_NET_SCH_HTB=m

CONFIG_NET_SCH_HFSC=m

CONFIG_NET_SCH_ATM=m

CONFIG_NET_SCH_PRIO=m

CONFIG_NET_SCH_RED=m

CONFIG_NET_SCH_SFQ=m

CONFIG_NET_SCH_TEQL=m

CONFIG_NET_SCH_TBF=m

CONFIG_NET_SCH_GRED=m

CONFIG_NET_SCH_DSMARK=m

CONFIG_NET_SCH_NETEM=m

CONFIG_NET_SCH_INGRESS=m

CONFIG_CHR_DEV_SCH=m

CONFIG_SENSORS_FSCHER=m

# CONFIG_USB_EHCI_TT_NEWSCHED is not set



* Paket htb-tools (http://htb-tools.arny.ro/download.php), versi yang saya gunakan htb_tools-0.2.6
* Paket iproute2 >= iproute2-2.6.10-ss050124 http://developer.osdl.rg/dev/iproute2/download
* Paket flex kalau belum ada ("http://flex.sourceforge.net/")




Saya tidak akan membahas cara-cara instalasi paket yg diperlukan oleh htb-tools, silahkan baca manual/referensi dari masing-masing distro yg digunakan



Instalasi:

download htb-tools di http://htb-tools.arny.ro/download.php), versi yang saya gunakan

htb_tools-0.2.6, taruh di /tmp


darkstar:/tmp# cd /tmp/

darkstar:/tmp# cd /tmp/

darkstar:/tmp# tar -xvzf htb_tools-0.2.6.tar.gz

darkstar:/tmp# make

darkstar:/tmp# make install



konfigurasi


Sebelum melakukan konfigurasi lebih lanjut, sebaiknya ada beberapa hal yang perlu kita ketahui mengenai format konfigurasi htb-tools, sbb:

- format konfigurasi htb-tools mirip seperti format konfigurasi bind

- bandwidth masing-masing user di bagi menjadi class - class

- masing-masing class tidak dapat membagi/meminjam bandwidth dari kelas lain

- anggota dari sebuah class (client) dapat saling berbagi bandwidth sesuai dengan yang telah di definisikan sebelumnya

- sebuah class bisa terdiri dari 1 atau lebih client

- transfer rate dalam kbit

- baris yang memiliki # di karakter pertama suatu baris akan diabaikan / dianggap komentar

- field src dan dst hanya dapat didefinisikan di dalam client BUKAN di class



sntax class


- bandwidth 192 : minimum bandwidth yang di guarantee dari suatu class; merepresentasikan jumlah toal bandwidth yang di guarantee untuk client dari suatu class


- limit 256 : maksimum transfer rate dari suatu class


- burst 2 : maksimum jumlah kbits yang di kirim sekali waktu oleh suatu class


Note: jika di set dengan nilai yang tidak benar, limit mungkin t idak akan berkerja dengan benar.

contoh: untuk limit 10000kbit maka gunakan burst 12kbit


- burst 0 : HANYA di HTB-tools 0.3.0 - jika di set 0 maka htb tools akan menghitung jumlah burst nya.


- priority 1 : priority class (priority 0 - 7) secara ascending (dari kecil ke besar). prioritas paling kecil akan di prioritaskan


- que sfq : menspesifikasikan qdisc (queue discipline) untuk class, jika tidak di spesifikasikan

defaultnya adalah pfifo limit 5 (atau esfq) (http://fatooh.org/esfq-2.6/)

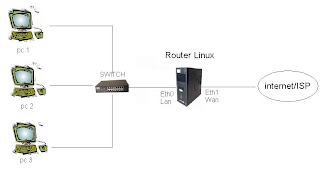

Untuk menerapkan htb-tools saya coba membuat sebuah contoh konfigurasi sederhana dengan 3

buah client dan 1 router, dan andaikan kita mempunyai bandwidth 256kbps (download dan

upload) dari ISP akan dibagikan ke 3 client, berikut skemanya















Router


eth1 (local/internal interface) : 192.168.1.1/32


eth0 (public/external interface) : 124.xxx.xxx.xxx/32




pc1: 192.168.1.2/32


pc2: 192.168.1.3/32


pc3: 192.168.1.4/32






kita menginginkan pc1 dialokasikan download dan upload (128kbps), pc2 dan pc3 dialokasikan (64kbps) dan jika salah satu client tidak menggunakan bandwidth maka client lain dapat meminjam dari client tsb.




darkstar:/tmp# cd /etc/htb




konfigurasi untuk download (dalam kasus ini kita limit di interface internal eth0)




darkstar:/etc/htb# vi eth0-qos.cfg








# DOWNLOAD


class LAN_1 {


bandwidth 256;# garansi bandwidth yg dialokasikan untuk LAN


limit 256; # maksimal bandwidth yang bisa dicapai untuk LAN


burst 2;


priority 1;


que sfq;


client pc1 {


bandwidth 128;# garansi bandwidth yang di alokasikan untuk pc1


limit 192;# bandwidth maksimal yg bisa di capai untuk pc1


burst 2;


priority 1;


dst {


192.168.1.2/32;


};


};


client pc2 {


bandwidth 64;


limit 96;


burst 2;


priority 1;


dst {


192.168.1.2/32;


};


};


client pc3 {


bandwidth 64;


limit 96;


burst 2;


priority 1;


dst {


192.168.1.2/32;


};


};


};










Konfigurasi upload




darkstar:/etc/htb# vi eth1-qos.cfg


# UPLOAD


class LAN_1 {


bandwidth 256;


limit 256;


burst 2;


priority 1;


que sfq;


client pc1 {


bandwidth 128;


limit 192;


burst 2;


priority 1;


src {


192.168.1.2/32;


};


};


client pc2 {


bandwidth 64;


limit 96;


burst 2;


priority 1;


src {


192.168.1.2/32;


};


};


client pc3 {


bandwidth 64;


limit 96;


burst 2;


priority 1;


src {


192.168.1.2/32;


};


};


};






Test config dan jalankan shapper




darkstar:/etc/htb# htb eth0 start




Applying traffic rules for device eth0


Checking the config file....OK


Checking kernel support for HTB: present.


Delete previous root qdisc


Add root qdisc


Add root class




Add default class


"rate" is required.


RTNETLINK answers: Invalid argument




Add class LAN_1, que sfq


Add client pc3




darkstar:/etc/htb# htb eth1 start




Applying traffic rules for device eth1


Checking the config file....OK


Checking kernel support for HTB: present.


Delete previous root qdisc


Add root qdisc


Add root class


Add default class


"rate" is required.


RTNETLINK answers: Invalid argument






Add class LAN_1, que sfq


Add client pc3






Untuk melihat/monitoring status htb jalankan :




darkstar:/etc/htb# htb eth0 stats


darkstar:/etc/htb# htb eth1 stats






lakukan percobaan download/upload dari pc1, pc2 dan pc3.




htb-tools bisa menjadi solusi murah untuk memanage bandwidth bagi sebuah organisasi,


perusahaan, kantor dll.






sebenarnya di versi htb-tools 0.3.0 sudah disediakan tools untuk konfigurasi htb-tool melalui


web dan monitoringnya jg, silahkan di coba.


credit : Tumere ja ompol's

kalau salah tempat mohon maaf
Kembali Ke Atas Go down
http://juliyantie.blogspot.com
Admin [B0C4H]
Administrator
Administrator
avatar

Jumlah posting : 201
Join date : 19.10.10
Age : 27
Lokasi : Padang

PostSubyek: Re: BANDWIDTH LIMITER dengan HTB TOOLS FOR LINUX   Mon Nov 01, 2010 4:42 am

nice share om..........

rajin2 posting di forum ini ya bro.............



di F.K.B Forum Kita Bersama

_____________________________________________________________________________
About me klik:



KALO BERGUNA TOLONG DI

sundul sundul sundul

ga nolak juga loh di kasih ++

cendol cendol cendol






†F.K.B† TEAM

Kembali Ke Atas Go down
http://padangonly.n-stars.org
subma
Moderator
Moderator
avatar

Jumlah posting : 141
Join date : 01.11.10
Age : 28
Lokasi : medan

PostSubyek: Re: BANDWIDTH LIMITER dengan HTB TOOLS FOR LINUX   Mon Nov 01, 2010 9:45 am

ya sakan sering sering posting di sini
